Nginx 代理 Grafana 服务

本文记录了 Nginx 代理 Grafana 服务的两种场景，分别是将 Grafana 映射到 Nginx 的一级路由和二级路由。

1.映射 Grafana 到 Nginx 的一级路由

修改 Grafana 的配置文件，修改如下内容：

[server]

# The public facing domain name used to access grafana from a browser
# 浏览器中访问Grafana的域名配置
domain = 8.8.8.8

# Grafana的完整访问路径
root_url = %(protocol)s://%(domain)s/

# Serve Grafana from subpath specified in `root_url` setting. By default it is set to `false` for compatibility reasons.
# 如果代理为一级路由，这里需要设置为false
serve_from_sub_path = false

修改完成 Grafana 的配置后，需要重启 Grafana 服务使得配置文件生效。

sudo systemctl restart grafana-server

修改 Nginx 的配置文件，增加一级路由的 server 块，如下所示：

server {
    listen 38003;
    server_name localhost;

    location / {
        proxy_pass http://8.8.8.8:9090/;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
    }
}

添加完 server 块的配置后，重启 Nginx 服务：

nginx/sbin/nginx -s reload

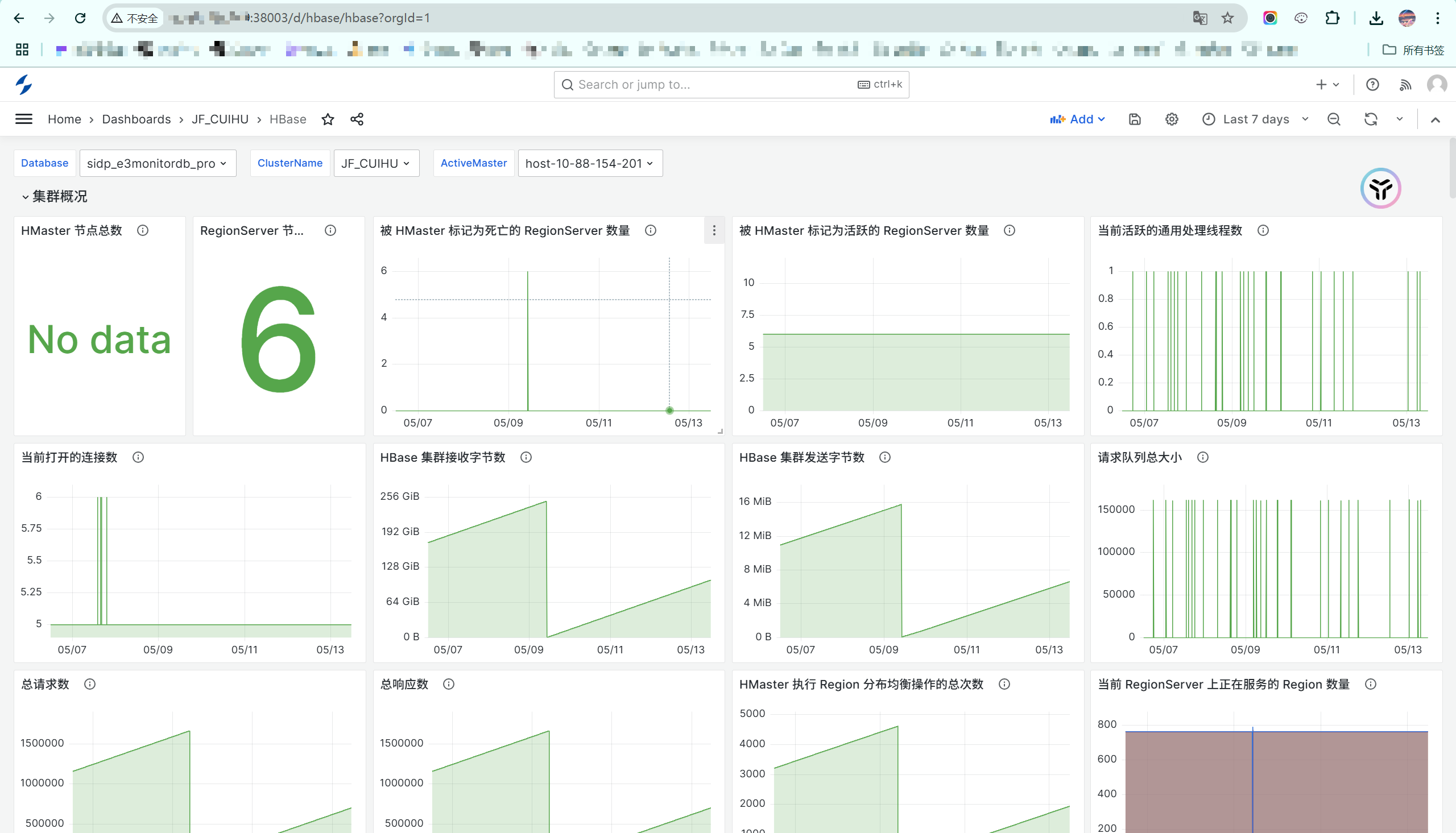

浏览器访问 Nginx 代理的地址，能够正常使用 Grafana 的各项服务。

2.映射 Grafana 到 Nginx 的二级路由

2.1 二级路由配置

修改 Grafana 的配置文件，修改如下内容：

# 这里找到Server快的配置
[server]

# The public facing domain name used to access grafana from a browser
# 浏览器中访问Grafana的域名配置
domain = 8.8.8.8

# Grafana的完整访问路径
root_url = %(protocol)s://%(domain)s:%(http_port)s/grafana/

# Serve Grafana from subpath specified in `root_url` setting. By default it is set to `false` for compatibility reasons.
# 如果代理为二级路由，这里需要设置为true
serve_from_sub_path = true

修改完成 Grafana 的配置后，需要重启 Grafana 服务使得配置文件生效。

sudo systemctl restart grafana-server

修改 Nginx 的配置文件名，在指定的 http 块下增加 grafana 的二级子路由配置：

server {
    listen 28002;
    server_name localhost;

    location /grafana/ {
        proxy_pass http://8.8.8.8:9090/grafana/;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
    }

    ...

        error_page 404 500 502 503 504  /50x.html;

    location = /50x.html {
        root html;
    }
}

添加完二级子路由的配置后，重启 Nginx 服务：

nginx/sbin/nginx -s reload

浏览器访问 Nginx 代理的子路由，能够正常使用 Grafana 的各项服务。

2.2 问题记录

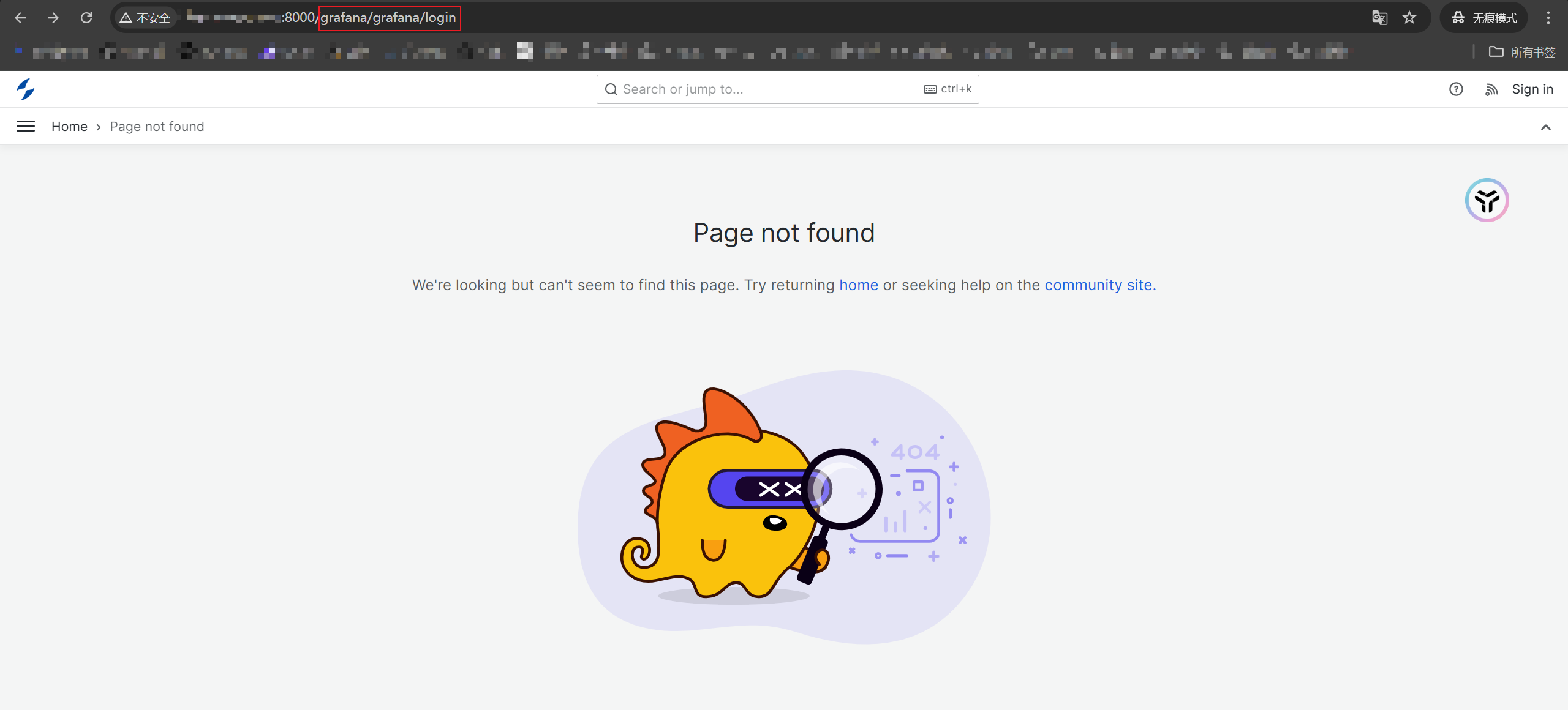

二级代理的时候有个问题，发现它总是多增加了一层 grafana 路由，可能会出现无法打开登录页的情况，如下图所示：

这里是因为在 Nginx 中配置了如下二级路由

server {
    listen 8000;
    server_name localhost;

    location /grafana/ {
        proxy_pass http://8.8.8.8:9090/;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
    }

    ...

        error_page 404 500 502 503 504  /50x.html;

    location = /50x.html {
        root html;
    }
}

因此，浏览器访问 grafana/xxx，会变成请求后端 /xxx，但是 grafana 中配置了如下内容：

root_url = .../grafana/
serve_from_sub_path = true

于是在返回的所有路径前都自动添加了 /grafana，因此导致页面上访问的路由多添加了一层 grafana 地址，修改 nginx 的代理配置为如下内容即可解决该问题：

server {
    listen 8000;
    server_name localhost;

    location /grafana/ {
        proxy_pass http://8.8.8.8:9090/grafana/;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
    }

    ...

        error_page 404 500 502 503 504  /50x.html;

    location = /50x.html {
        root html;
    }
}
